PCAN-USB Pro適配器使PC連接到CAN和LIN網絡變得非常容易。可以同時連接兩種現場總線，并且用適配器電纜可實現4個連接 (2路CAN和2路LIN)。它的堅固的鋁合金外殼使PCAN-USB Pro轉換器特別適合外出攜帶。
套裝包含PCAN-View和PLIN-View Pro監視器軟件以及PCAN-Basic和PLIN編程界面。
規格
- 適配器用于連接USB (USB 2.0)
- 用2個D-Sub接頭 (都有CAN和LIN總線引腳分配) 收發CAN和LIN報文
- 時間戳分辨率為1 μs
- 擴展的工作溫度 -40 to 85 °C (-40 to 185 °F)
CAN工作特性:
- 比特率達到1 Mbit/s
- 符合CAN規范 2.0A
(11-bit ID) 和 2.0B (29-bit ID)
- MAX3057ASA CAN收發器
- 每個CAN通道對USB和LIN單獨電氣隔離
- 總線負載測量包括錯誤幀和過載幀
- 引入錯誤發生器用于輸入和輸出CAN報文
LIN工作特性:
- 比特率為1 – 20 kbit/s
- AMIS-30600 LIN收發器
- 兩個LIN通道(公共地極)都對USB和CAN電氣隔離
- 可用作LIN主站或者從站
(1 ms主站任務分辨率)
- 自動波特率、幀長度、和校驗和類型識別
- 自治調度器，并且支持無條件，事件和零星幀
- 硬件可完成一個調度表 (可配置最多8個調度表，并共有256個間隙）
發貨清單：
- PCAN-USB Pro接口（鋁質外殼）
- CAN接口驅動 for
Windows
- LIN接口驅動 for
Windows
- PCAN-View CAN監視器Windows軟件
- PLIN-View Pro LIN監視器Windows軟件
- PCAN-Basic 編程接口，包括接口DLL、例程、所有常規編程語言的頭文件。
- PLIN-API 編程接口，包括接口DLL、例程、所有常規編程語言的頭文件。
- PDF格式的說明書
|
|

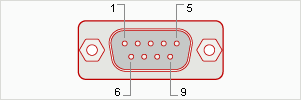

D-Sub管腳分配
| 管腳 |
管腳定義 |
| 1 |
無連接 / 可選 +5V |
| 2 |
CAN-L |
| 3 |
CAN-GND |
| 4 |
LIN |
| 5 |
LIN-GND |
| 6 |
LIN-GND |
| 7 |
CAN-H |
| 8 |
無連接 |
| 9 |
VBAT |
|
